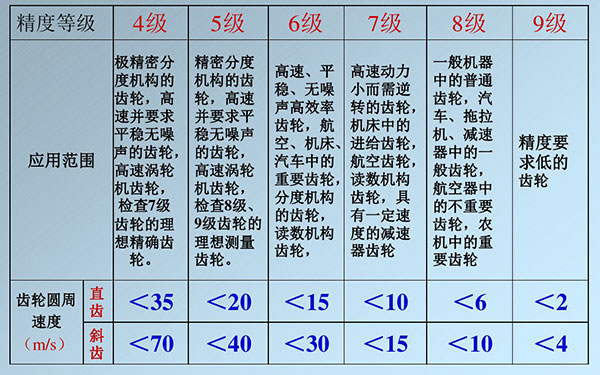

齒輪精度等級

齒輪共有13個精度等級，用數字0-12由低到高的順序排列，0級最高，12級最低。

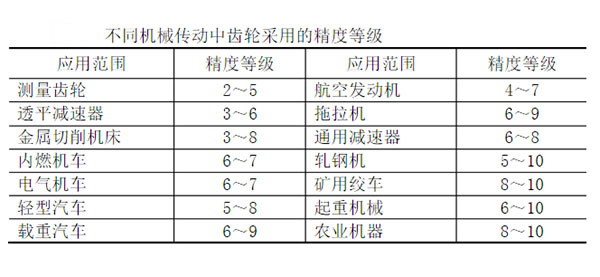

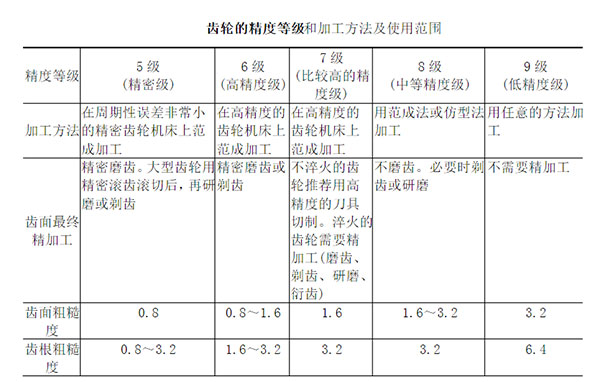

齒輪精度等級的選擇，應根據傳動的用途、使用條件、傳動功率圓周速度、性能指標或其他技術要求來確定。

齒輪傳動的使用要求

1、傳遞運動的準確性

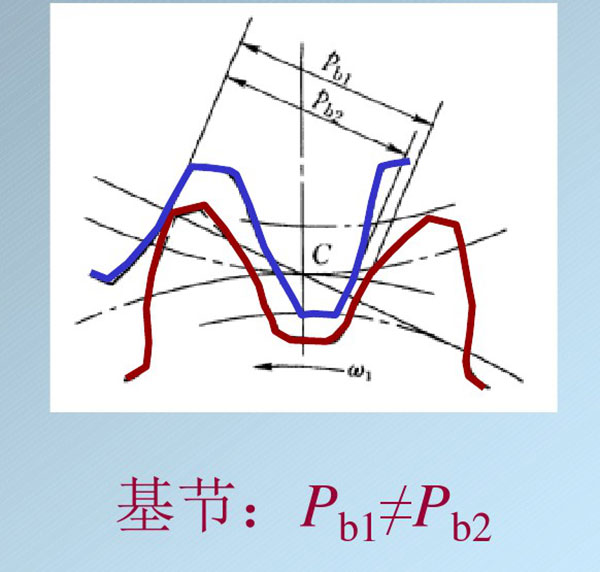

2、傳動的平穩性

3、載荷分布的均勻性

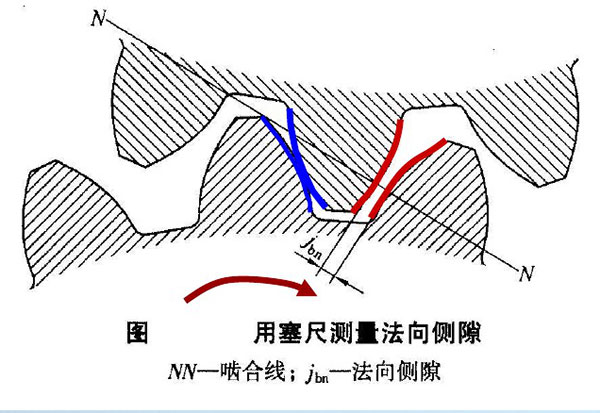

4、傳動側隙

齒輪精度檢測項目

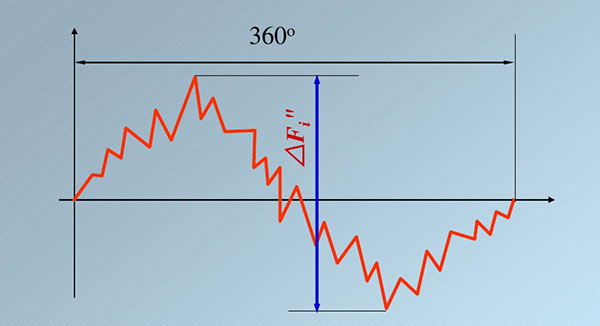

1.徑向綜合偏差

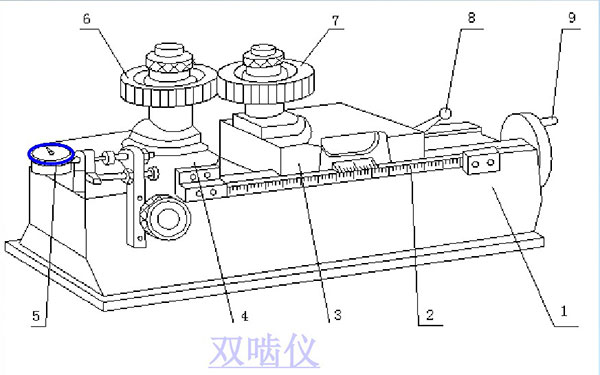

雙面精密嚙合，產品齒輪轉一周，中心距的變動量。

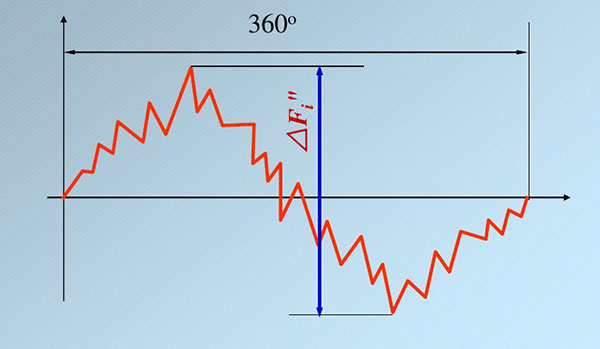

2.一齒徑向綜合總偏差

雙面精密嚙合，產品齒輪轉一周，對應一個齒距角（360°/Z）中心距的變動量。

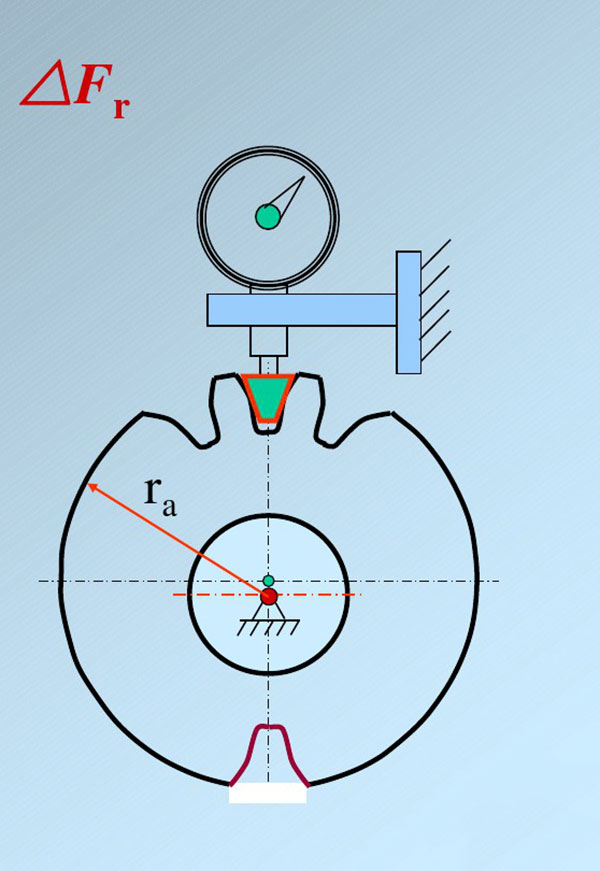

3.齒輪徑向跳動

齒輪一轉范圍內，測頭在齒槽內雙面接觸，測頭到齒輪基準軸線的最大與最小距離之差。
